建造合格的防爆墙，核心在于依据爆炸荷载科学选型材料，同时保证墙体整体传力稳定、节点连接可靠，并满足耐火与密闭的核心要求。不同应用场景下，防爆墙的材料组合与结构设计存在差异，以下从主流类型、通用构造、验收基准及选型建议等方面，详细说明合格防爆墙的关键要点。

一、主流防爆墙类型的材料与结构要点

根据爆炸风险等级、施工条件及使用需求，目前主流的防爆墙主要分为四类，各类别在材料选用和结构参数上均有明确规范，以确保防护性能达标。

（一）现浇钢筋混凝土防爆墙

作为高爆炸风险区的推荐类型，此类防爆墙适用于化工、军工等永久性防护场景，其材料选用与结构设计要求严苛。材料方面，需采用强度等级不低于C20的混凝土，实际应用中多选用C30或C35混凝土；钢筋选用HRB400或HRB500级，同时配备专用预埋件与锚栓增强连接稳定性。结构参数上，墙体厚度需不小于200mm，常用规格为300–500mm；钢筋采用双层双向配筋方式，间距控制在150mm以内，墙体边缘构件需进行加强处理；基础埋深不小于1m，以满足抗倾覆要求，同时耐火极限需达到4h以上。

（二）配筋砖墙

此类防爆墙属于经济型选择，适用于小型仓库、辅助车间等低爆炸风险区。材料选用上，砖的强度等级不低于Mu7.5，常用Mu10砖；砌筑砂浆强度等级不低于M5，推荐使用M7.5砂浆；同时配备Φ6–10规格的通长水平筋，以及C20混凝土浇筑的构造柱与横梁。结构设计上，墙体厚度需不小于240mm；每500mm高度需设置3根通长水平筋，水平筋两端需与梁柱预埋筋可靠焊接或绑扎；构造柱与横梁的设置需满足间距要求，柱距与墙高均不超过6m，若超过则需增设构造柱与横梁强化整体稳定性。

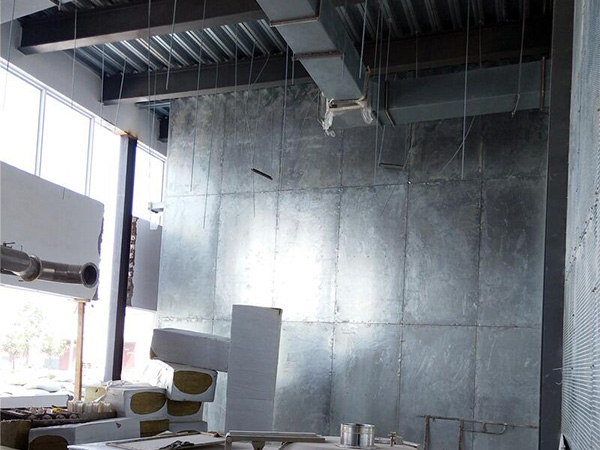

（三）钢板防爆墙

钢板防爆墙具备快速安装的优势，适用于临时防爆区、改造项目及需要可拆卸的场景。材料选用上，钢板厚度不小于8mm，常用10–12mm的S355及以上等级钢板；配套使用高强螺栓与H型钢或C型钢龙骨，同时填充A1级高密度岩棉（密度140–200kg/m³）作为吸能芯材。结构设计采用双层钢板夹芯构造，龙骨间距需经专业计算确定，螺栓间距需加密处理；墙体与基础、框架的连接需采用强连接方式，可通过满焊或高强螺栓紧固；此外，钢板表面需涂刷防爆耐火涂层，确保耐火极限不低于4h。

（四）复合防爆板墙

复合防爆板墙主打轻量化优势，适用于厂房内分区、设备间防护等对墙体重量有要求的场景。材料选用上，面板采用厚度不小于12mm的防爆板（纤维水泥板或钢制防爆板），配套镀锌C型龙骨，芯材选用A1级岩棉或专用吸能泡沫，连接采用防爆螺栓。结构设计上，芯材厚度需控制在100–150mm，龙骨间距不超过600mm；同时需注重节点密封处理，避免冲击波穿透，确保防护性能完整。

二、防爆墙的通用核心构造要求

无论何种类型的防爆墙，均需满足基础与连接、配筋与抗剪、耐火与密闭、尺寸控制四大核心构造要求，这是保证墙体防爆性能的关键前提。

（一）基础与连接要求

基础必须独立且坚实，埋深需满足抗倾覆设计要求，避免爆炸冲击下发生基础失稳。对于钢筋混凝土防爆墙，需通过预埋件或锚栓与基础实现刚性连接；墙体与框架梁柱、顶板、地面的连接部位，必须采用满焊或高强螺栓紧固方式，严禁出现松动现象。针对穿墙管线，需设置专用套管并采用密实材料封堵，孔洞直径不宜超过200mm，孔洞周边需增设补强钢筋，防止形成防护薄弱点。

（二）配筋与抗剪要求

配筋设计直接影响墙体的抗冲击能力，对于现浇钢筋混凝土防爆墙，需采用双层双向配筋，纵筋与水平筋需交错牢固绑扎或焊接，确保受力均匀传递；墙体边缘构件（暗柱、端柱）的配筋率需比常规要求提高20%，同时设置专用抗剪钢筋，增强墙体抗剪性能。对于配筋砖墙，水平筋必须通长布置，两端与梁柱的连接需可靠，避免爆炸冲击下墙体因配筋失效出现开裂、脱落现象。

（三）耐火与密闭要求

防爆墙需同时具备防火性能，所用材料必须为不燃材料，整体耐火极限需不低于4h，符合《建筑设计防火规范》的相关要求；对于钢板防爆墙，因钢材耐火性能较差，必须涂刷专用防爆耐火涂层，确保火灾场景下的防护时长。此外，墙体接缝、管线孔洞、门窗洞口等部位，需采用防爆密封材料彻底封堵，防止冲击波与火焰从缝隙穿透，避免扩大灾害影响范围。

（四）尺寸控制要求

尺寸参数需严格遵循设计规范，配筋砖墙的柱距与墙高均不得超过6m，若超过设计尺寸，必须增设构造柱与横梁强化支撑；钢板墙与复合板墙的龙骨间距、面板固定点间距需经专业计算确定，避免因间距过大导致面板变形、失效，影响整体防护性能。

三、防爆墙的关键验收与性能基准

合格防爆墙需通过严格验收，核心性能基准包括四个方面：一是抗冲击性能，需能承受设计规定的爆炸冲击波压力（常见设计标准为3MPa），在冲击作用下无倒塌、穿透、大面积开裂等失效现象；二是耐火性能，耐火极限需达到4h及以上，符合防火规范要求；三是材料性能，混凝土强度、钢材材质、防爆板与岩棉的燃烧性能等关键材料，需经检测合格并提供检测报告；四是节点与密封性能，连接节点需牢固无松动，密封部位无渗漏，确保防护完整性。

四、防爆墙的选型建议

选型需结合爆炸风险等级、使用场景及经济成本综合判断：高爆炸风险区（如化工、军工场所）优先选用现浇钢筋混凝土防爆墙，确保永久性防护可靠；低风险场景且追求经济性价比时，可选用配筋砖墙；对于改造项目、临时防爆区或需要快速安装的场景，钢板防爆墙或复合防爆板墙更为适用，既能满足防护要求，又能提升施工效率。
