工业建筑防爆墙作为石油化工、危险品仓储、冶金、制药等高危行业的核心安全防护构件，核心作用是抵御爆炸冲击波、阻隔火焰蔓延、防止爆炸事故扩大，保护人员生命与设备财产安全，同时保障建筑合规验收。其施工质量直接决定防爆性能，不同于普通墙体施工，防爆墙需兼顾抗爆承载力、耐火性能与密封性能，从基础准备到完工验收，每一道工序都需严格遵循规范，全程把控质量，杜绝安全隐患。
本文结合《建筑设计防火规范》（GB 50016-2014）、《石油化工控制室抗爆设计规范》（GB50779-2022）及工业施工实操经验，系统拆解防爆墙从基础准备到完工交付的全流程，明确各环节工艺要求、质量控制点及常见问题解决方案，为施工人员、安全管理人员提供可直接落地的实操指引，确保施工全过程合规、可控、达标。
一、施工前期准备：筑牢基础，规避前期隐患
防爆墙施工前期准备是确保施工顺利推进、质量达标的前提，核心围绕图纸、材料、人员、现场四大维度展开，杜绝“盲目施工”“材料不符”“人员违规”等问题，为后续施工奠定坚实基础。
1. 图纸深化与技术交底
首先需结合工业建筑的爆炸风险等级（如甲类、乙类、丙类）、爆炸冲击波参数（常见设计压力0.05MPa~0.3MPa），对防爆墙设计图纸进行深化审核，明确墙体材质、厚度、钢筋配置、节点连接、洞口预留（如防爆门窗、管线穿越孔）等核心参数，确认设计方案符合GB 50016-2014等国家标准要求，避免设计疏漏导致后期返工。
组织设计、施工、监理三方开展技术交底，明确抗爆等级、泄压设计等关键参数，拆解施工流程、工艺标准及质量要求，重点说明节点锚固、密封处理等关键工序的操作要点；针对石油化工、民用爆破等特殊行业，需结合专项规范细化施工方案，确保施工与设计完全一致，同时留存交底记录，实现全程可追溯。
2. 材料进场检验与存放
防爆墙材料需满足“不燃、高强度、抗冲击”核心要求，进场时必须严格检验，杜绝不合格材料流入施工现场，具体要求如下：
（1）主体材料：根据设计要求，选用钢筋混凝土、钢板复合板、轻钢龙骨复合板等不燃材料——钢筋混凝土墙需选用强度等级不低于C30的混凝土、HRB400级抗爆钢筋；钢板复合墙选用8~12mm厚Q235B钢板、防火岩棉填充层；轻钢龙骨复合墙选用镀锌冷弯薄壁型钢龙骨（厚度0.8–1.5mm，镀锌层≥275g/m²）、高密度硅酸钙面板（厚度12–18mm），所有材料需提供出厂合格证、第三方检测报告，核心性能指标需符合抗爆、耐火要求（如耐火极限不低于3.00h）。
（2）辅助材料：抗爆专用锚栓、防火密封胶、防爆套管、耐火嵌缝带等，需选用符合国家标准的专用产品，如防火密封胶需耐高温、抗老化，防爆套管需经认证，严禁用普通硅胶、普通螺栓替代。
（3）材料检验与存放：进场材料需抽样送检，混凝土按批次检测强度，钢筋抽样做力学性能试验，复合墙板检测抗爆性能；存放时分类堆放，远离易燃易爆物品，钢板、复合板做好防潮、防腐处理，钢筋避免锈蚀，防火密封胶等易损耗材料妥善保管，防止失效。
3. 人员准备与现场清理
施工人员需具备专业资质，熟悉防爆墙施工规范与工业安全要求，提前开展安全培训与技能交底，重点培训抗爆节点施工、混凝土浇筑、密封处理等关键工序，确保施工人员持证上岗，掌握操作要点，避免违规操作。
清理施工现场，平整施工场地，确保施工通道畅通；核对施工区域的主体结构（梁、柱、地面），验收楼板、梁、柱的平整度、强度及预埋件位置，若基层存在缺陷（如平整度偏差过大、强度不足），需提前处理；划分材料堆放区、施工操作区，设置安全警示标识，配备灭火器材，尤其在化工、爆破等高危场景，需严格落实动火审批制度，避免施工过程中引发安全事故。
4. 设备与工具准备
准备施工所需的设备与工具，包括激光投线仪、水平仪、卷尺、振捣棒、焊接设备、钢筋切断机、钻机等，所有设备需提前调试，确保性能正常；计量工具（如压力仪、卷尺）需在检定有效期内，精度满足施工要求（如水平仪精度不低于0.02mm/m，卷尺误差≤±2mm），从源头上保证施工精度。
二、基础施工：刚性锚固，保障墙体承载能力
防爆墙基础是承载墙体重量、传递爆炸冲击波的核心，需具备足够的强度与稳定性，避免爆炸时基础移位、开裂，导致墙体失效。基础施工需结合墙体类型（钢筋混凝土防爆墙、复合板防爆墙），重点把控放线定位、基础浇筑、预埋件安装三大环节。
1. 放线定位（精准把控，避免偏差）
采用激光投线仪精准放样，根据设计图纸，在地面、梁、柱上标记出防爆墙的中心线、边线、基础尺寸线及预埋件位置线，放线误差控制在±2mm以内，确保墙体定位准确，与主体结构连接紧密。
放线完成后，由监理单位复核确认，重点核对墙体位置、洞口预留尺寸、预埋件间距，确保与设计图纸一致；若涉及管线穿越，需同步标记管线预留孔位置，避免后期打孔破坏墙体整体性。
2. 基础浇筑（按需施工，保障强度）
（1）钢筋混凝土防爆墙基础：按设计尺寸开挖基槽，清理基槽内杂物、浮土，铺设垫层（厚度不低于100mm，强度等级不低于C15）；绑扎基础钢筋，钢筋间距、搭接长度严格按设计要求执行（如HRB400钢筋搭接长度≥35d），钢筋保护层厚度不低于25mm，用定位卡固定，防止浇筑时移位；安装基础模板，模板支撑刚度需满足要求，拼缝用密封条处理，防止漏浆；浇筑C30及以上等级混凝土，分层浇筑厚度≤30cm，用振捣棒振捣至表面泛浆无气泡，确保混凝土密实，无蜂窝、麻面等缺陷。
（2）复合板防爆墙基础：无需浇筑大型混凝土基础，可采用混凝土条形基础或直接固定在主体结构地面，基础需平整、坚实，强度满足设计要求；若地面为钢结构，需提前焊接预埋件，确保复合墙与地面刚性连接，避免爆炸时产生位移。
3. 预埋件安装（刚性连接，传递荷载）
预埋件是防爆墙与主体结构（梁、柱、地面）连接的核心，需确保安装牢固，能有效传递爆炸冲击波，避免墙体与主体结构分离。
预埋件采用钢板（厚度不低于10mm）与钢筋焊接，焊接处需饱满、无夹渣、无脱焊，焊接质量需符合规范要求，必要时进行超声波探伤检测；预埋件位置、数量严格按设计要求布置，间距≤600mm，安装后复核位置偏差，确保不超过±3mm；浇筑混凝土时，需保护预埋件，避免混凝土覆盖预埋件连接面，影响后续墙体安装。
基础施工完成后，需进行养护，混凝土基础养护时间不少于14天，养护期间避免碰撞、震动，确保基础强度达到设计要求后，方可进入下一道工序。
三、主体结构施工：核心工序，把控抗爆性能
主体结构施工是防爆墙施工的核心，直接决定墙体的抗爆、耐火、密封性能，需根据墙体类型（钢筋混凝土防爆墙、钢板复合防爆墙、轻钢龙骨复合防爆墙），针对性开展施工，重点把控每一道工序的质量，杜绝偷工减料、工艺不规范等问题。
1. 钢筋混凝土防爆墙主体施工
（1）钢筋绑扎：按设计要求绑扎墙体钢筋，采用双层双向钢筋配置，钢筋间距偏差≤±10mm，墙体厚度根据抗爆等级确定（通常不低于200mm）；转角、洞口周边增设加强筋，防止应力集中开裂；钢筋搭接、焊接需符合规范，搭接长度、焊接质量经监理复核确认后，方可进行下一道工序。
（2）模板安装：模板采用钢模板或覆膜胶合板，安装前涂刷脱模剂，模板拼接紧密，支撑系统经荷载计算，确保刚性足够，避免浇筑时变形、漏浆；模板与基础、主体结构的连接需牢固，缝隙用密封胶封堵，防止混凝土漏浆；安装后复核模板的垂直度、平整度，垂直度偏差≤3mm/m，平整度偏差≤5mm/m。
（3）混凝土浇筑：采用分层浇筑方式，分层厚度≤30cm，振捣棒插入深度控制在50~70cm，振捣至混凝土表面泛浆、无气泡为止，避免漏振、过振，防止出现蜂窝、麻面、空洞等缺陷；浇筑过程中，及时清理模板表面的浮浆，确保墙体表面平整；若墙体高度超过3m，需采用串筒或溜槽浇筑，防止混凝土离析。
（4）养护：混凝土浇筑完成后，24小时内覆盖保湿膜、洒水养护，养护时间不少于14天，高温天气增加洒水次数，低温天气采取保温措施，避免混凝土因干缩、温度应力产生裂缝；养护期间，严禁碰撞、敲击墙体，禁止在墙体上堆放重物。

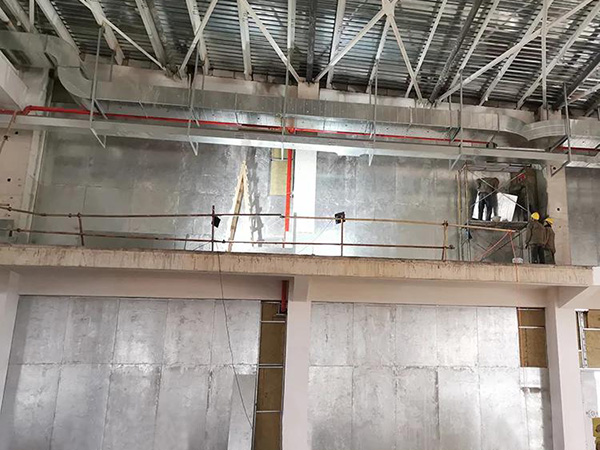

2. 钢板复合防爆墙主体施工
（1）龙骨安装：轻钢龙骨（或重型C型钢）按设计间距（通常≤400mm）竖向安装，顶部与底部通过抗爆专用角码+高强化学锚栓刚性连接至主体结构梁、板、柱，锚栓钻孔深度、扭矩值严格按计算书执行，使用数显扭力扳手确保安装到位；转角、洞口周边增设双龙骨或加强横撑，防止应力集中开裂。
（2）面板安装：双面错缝铺贴钢板或高密度硅酸钙板，严禁通缝；钢板采用焊接连接，焊缝平整、连续，无夹渣、脱焊，焊接后进行防腐处理；复合板采用防锈自攻螺钉固定，螺钉间距板边≤200mm、板中≤300mm，螺钉沉入板面0.5–1mm，不得凸出或穿透；若为泄爆型复合墙，面板需按泄爆方向统一朝向，泄爆螺栓安装位置精确无误。
（3）填充层施工：龙骨或钢板之间的空腔，满填防火岩棉（容重≥100kg/m³）或矿渣棉，填充需饱满、无空隙，确保耐火性能与辅助抗冲击能力，避免填充不密实导致热阻增加、抗爆性能下降。
3. 关键节点施工（重中之重，杜绝渗漏）
防爆墙的节点（与地面、梁、柱的连接，洞口、管线穿越处）是薄弱环节，若处理不当，爆炸时易发生冲击波穿透、火焰蔓延，需重点把控：
（1）墙体与主体结构连接：墙体与地面、梁、柱的连接需刚性锚固，采用预埋件焊接或高强锚栓固定，连接部位浇筑混凝土加固，缝隙用防火密封胶填充饱满，确保无空隙；防爆墙与相邻墙体的连接需平整，缝隙用防火密封胶封堵，避免冲击波从缝隙穿透。
（2）洞口施工：防爆墙不应开设普通门窗洞口，若因工艺需要设置，需采用符合GB50089要求的防爆门窗，其抗爆性能需与防爆墙匹配；洞口周边增设加强筋，门窗与洞口的连接需牢固，缝隙用防火密封胶填充，确保密封严密，防止火焰、冲击波渗透；洞口尺寸偏差控制在±5mm以内，避免影响防爆门窗安装。
（3）管线穿越处施工：电缆、管道穿越防爆墙时，需提前预留孔洞，安装经认证的防火防爆套管，套管与墙体之间的空隙采用“无机速固模块+有机柔性堵料”复合封堵，迎火面加装膨胀密封圈；封堵需饱满、密实，严禁用普通水泥、泡沫胶替代专用防火封堵材料，封堵完成后进行局部气密性抽检（如烟雾测试），确保无渗漏。
4. 防腐与防护处理
工业建筑工况复杂，部分场景存在腐蚀性介质，需对防爆墙进行防腐处理：钢筋混凝土墙体表面涂刷防腐涂料，涂刷均匀、无漏涂，涂料厚度符合设计要求；钢板墙体表面做静电喷塑、镀锌或氟碳喷涂处理，涂层厚度≥80μm，具备良好的耐腐蚀、抗老化性能；复合墙体的外露部位，做好防腐、防潮处理，延长墙体使用寿命。
同时，在防爆墙明显位置设置警示标识，如“防爆区域，禁止碰撞”“严禁擅自拆除”等，标识清晰、牢固，便于识别与管理。
四、隐蔽工程验收：全程把控，杜绝隐蔽隐患
隐蔽工程是防爆墙施工的关键环节，若验收不合格，后期无法整改，易留下安全隐患。隐蔽工程验收需在每一道工序完成后、覆盖前进行，由施工单位自检合格后，报监理单位复核，验收合格并签署记录后，方可进入下一道工序，重点验收以下内容：
1. 基础部分：基础混凝土强度、钢筋配置、预埋件安装位置与牢固性，基槽回填质量，无空洞、松动等缺陷；
2. 钢筋部分：钢筋规格、间距、搭接长度、焊接质量，钢筋保护层厚度，转角、洞口加强筋配置，符合设计与规范要求；
3. 节点部分：墙体与主体结构的连接、预埋件焊接质量，管线穿越处的封堵，缝隙填充质量，无空隙、渗漏等问题；
4. 填充部分：复合墙的填充材料（防火岩棉）填充饱满度，无空隙、松动，符合耐火、抗爆要求；
5. 防腐部分：钢筋、钢板的防腐处理，涂层厚度、均匀度，无漏涂、锈蚀等缺陷。
验收过程中，需留存影像资料，做好验收记录，对不合格部位，责令施工单位限期整改，整改完成后重新验收，直至符合要求，确保隐蔽工程质量可控、可追溯。
五、完工验收：全面核查，确保合规达标
防爆墙施工全部完成后，需进行全面完工验收，验收需结合设计要求、国家标准及施工记录，由建设单位、施工单位、监理单位、设计单位共同参与，确保墙体质量、抗爆性能、耐火性能等全部达标，方可交付使用。
1. 验收准备
施工单位整理施工资料，包括设计图纸、技术交底记录、材料合格证、检测报告、隐蔽工程验收记录、施工日志等，确保资料完整、规范，与实际施工情况一致；准备验收工具，如水平仪、卷尺、压力测试设备、耐火测试设备等，确保验收精度。
2. 现场验收（核心环节）
（1）外观验收：检查防爆墙表面平整、无裂缝、无蜂窝、无麻面，钢板焊接平整、防腐涂层完好，复合板无破损、松动；节点连接牢固，缝隙密封严密，无空隙；洞口尺寸、位置符合设计要求，防爆门窗安装到位、开启灵活；警示标识清晰、牢固。
（2）尺寸验收：复核墙体的长度、高度、厚度，偏差控制在设计允许范围内（长度、高度偏差≤±10mm，厚度偏差≤±5mm）；墙体垂直度偏差≤3mm/m，平整度偏差≤5mm/m；预埋件、锚栓位置偏差≤±3mm。
（3）性能验收：委托第三方权威机构进行抗爆性能测试，模拟爆炸冲击波装置检测，确保墙体在设计爆炸压力下不倒塌、不开裂、不穿透，背面无大块飞溅物，变形量在允许范围内；耐火性能按GB/T9978进行检测，确保达到设计要求（耐火极限不低于3.00h）；对管线穿越处、节点缝隙进行气密性检测，防止爆炸冲击波、火焰、有毒气体渗透。
3. 资料验收
核查施工资料的完整性、规范性，重点核对材料检测报告、隐蔽工程验收记录、抗爆性能检测报告、施工日志等，确保资料与现场施工一致，符合国家标准与设计要求；对资料不全、不符合要求的，责令施工单位补充完善，直至达标。
4. 验收结论
验收合格后，各方签署验收报告，正式交付使用；若验收不合格，明确整改要求与期限，施工单位限期整改，整改完成后重新验收，直至符合要求；验收过程中，需留存验收记录、影像资料，建立完整的竣工档案，包括BIM模型、材料溯源码、施工影像、检测报告等，便于后期运维查阅。
六、施工常见问题与解决方案（实操避坑）
结合工业建筑防爆墙施工实操经验，梳理以下常见问题，明确成因与解决方案，帮助施工人员规避隐患，确保施工质量：
1. 混凝土墙体裂缝
成因：混凝土干缩、温度应力、养护不当、基础不均匀沉降，或钢筋配置不足、间距过大。
解决方案：选用低收缩混凝土（添加膨胀剂），合理设置伸缩缝（间距≤6m）和沉降缝；避免高温或低温时段浇筑，浇筑后及时覆盖保湿膜养护≥7天；严格按设计配置钢筋，确保间距、搭接长度符合要求；细微裂缝用环氧树脂灌浆填充，较大裂缝粘贴碳纤维布或增设钢筋网加固。
2. 节点连接不牢固、密封不严
成因：预埋件焊接质量差、锚栓安装不规范，缝隙填充不饱满，或选用普通密封材料替代专用防火密封胶。
解决方案：加强预埋件焊接质量管控，焊接后进行探伤检测；锚栓安装严格按计算书执行，安装后进行拉拔抽检；缝隙用专用防火密封胶填充，确保饱满、无气泡；管线穿越处采用复合封堵工艺，杜绝渗漏。
3. 材料不合格、偷工减料
成因：材料进场未检验，或为降低成本选用劣质材料、减少钢筋用量、填充不密实。
解决方案：严格执行材料进场检验制度，不合格材料严禁进场；加强施工过程监督，采用旁站监理，对关键工序全程跟踪；对偷工减料行为及时制止，责令整改，确保材料用量、施工工艺符合设计要求。
4. 防爆性能不达标
成因：墙体厚度不足、钢筋配置不够，或节点处理不当、填充材料不符合要求，未按规范进行抗爆测试。
解决方案：严格按设计要求控制墙体厚度、钢筋配置，规范节点处理与填充施工；完工后委托第三方机构进行抗爆性能检测，确保达标；对不达标部位，针对性整改（如增厚墙体、增设钢筋、重新封堵节点）。
七、总结：全流程管控，筑牢工业安全防线
工业建筑防爆墙施工是一项系统性、高标准的安全工程，核心是“合规、精准、牢固”，从前期准备、基础施工、主体施工，到隐蔽工程验收、完工验收，每一道工序都容不得半点马虎。其施工质量直接关系到爆炸事故发生时的防护效果，不仅影响建筑合规验收，更关系到人员生命与设备财产安全。
施工过程中，需严格遵循相关国家标准与行业规范，结合工业建筑的爆炸风险等级与工况特点，精准把控材料质量、工艺标准、节点处理，做好每一道工序的质量管控与验收，规避常见施工误区，确保防爆墙具备足够的抗爆承载力、耐火性能与密封性能。只有全流程严格管控、精益求精，才能让防爆墙真正成为工业建筑的“安全屏障”，助力企业实现合规生产、安全生产。
客服1
